Achtung: die Getriebe der 12V DAX taugen mehr, sie sind haltbarer und lassen sich sinnvoller schalten:
Keine Pause zwischen den Gängen!

http://www.honda-dax.de

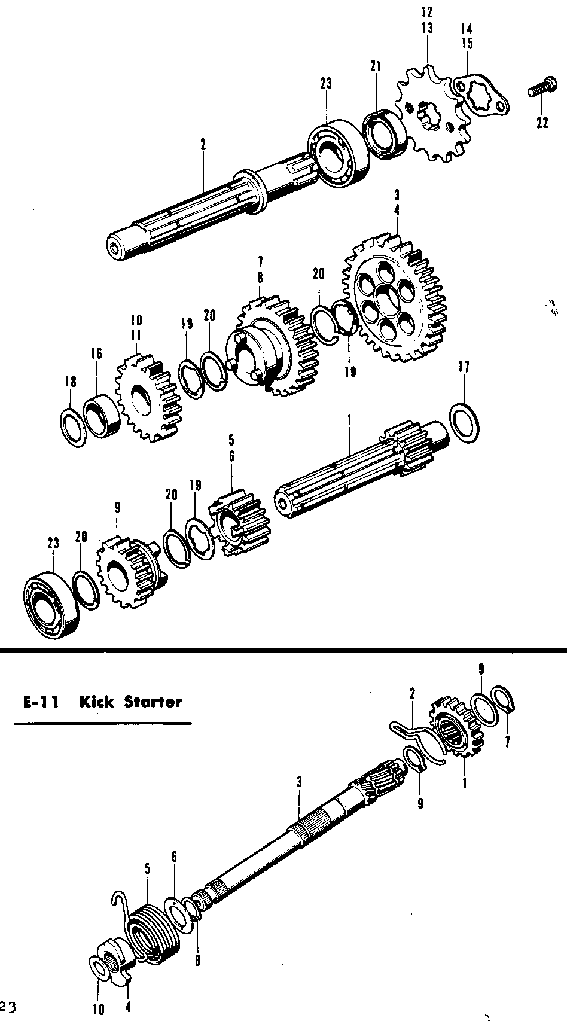

Transmission

Bild Nr.
Ersatzteil Nr.
Bezeichnung
ST 50
ST 70
1
23211-041-020
Hauptwelle 11Z
1
1
2
23221-041-040
Nebenwelle
1
1
3
23421-041-000
Rad NW 1.Gang 37Z
1
1
4
23421-086-000
Rad NW 1.Gang 36Z
1
1
5
23431-040-060
Rad,HV 2.Gang 18Z

1
6
23431-041-040
Rad HW 2,Gang 17Z
1

7
23441-041-060
Rad NW 2.Gang 31Z
1
1
8
23441-086-000
Rad NV 2.Gang 31Z
1
1
9
23471-041-040
Rad HW 3.Gang 21Z
1
1
10
23481-041-020
Rad NW 3.Gang 25Z
1
1
11
23481-086-000
Rad NW 3.Gang 25Z
1
1
13
23800-098-000
Ritzel Antrieb 15Z
1
1
14
23802-040-000
Fixierplatte
1
1
16
23911-041-010
Buchse
1
1
17
90451-001-000
Scheibe 14mm
1
1
18
90451-035-000
Scheibe 13,5mm
1
1
19
90461-035-000
Nutscheibe 17mm
3
3
20
90601-001-000
Sprengring 17mm
4
4
21
91203-035-000
Vellendichtring
1
1
22
92000-06008
Schraube 6x8
2
2
23
96100-62030
Kugellager 6203
2
2

Kick Starter

Bild Nr.
Ersatzteil Nr.
Bezeichnung
ST 50
ST 70
1
28211-040-035
Kickstarterrad 22Z
1
1
2
28223-035-003
Ratschenfeder
1
1
3
28251-035-065
Spindel
1
1
4
28262-035-020
Federanschlag
1
1
5
28281-035-010
Rückholfeder
1
1
6
90451-040-000
Scheibe 17mm
1
1
7
90482-035-025
Scheibe 20mm
1
1
8
90601-001-000
Sprengring 17mm
1
1
9
90605-200-000
Sitzung 20mm
2
2
10
94510-16000
Sprengring 16mm
1
1
