Getriebe am besten
von der neuen DAX einbauen, weil Schaltfolge:
N, 1, 2, 3 alle
hoch. Es kann auch problemlos ein vier oder fünf-
Ganggetriebe eingebaut
werden, niemals aber pos. 10 dieser Liste dafür benutzen.
|

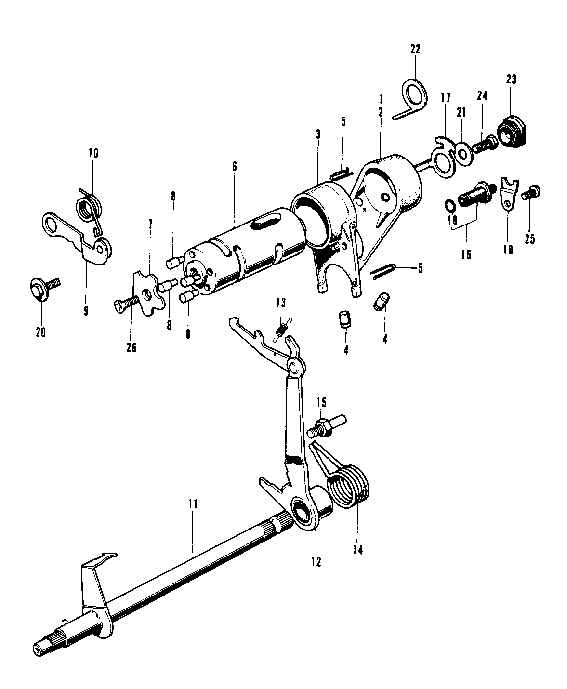

Bild Nr. |
Ersatzteil Nr. |
Bezeichnung |
ST 50 |
ST 70 |
|
1 |
24211-087-303 |
Schaltgabel links |
1 |
1 |
|
2 |
24211-087-000 |
Schaltgabel links |
|
1 |
|
3 |
24221-041-000 |
Schaltgabel rechts |
1 |
1 |
|
4 |
24261-028-010 |
Führungshülsen |
2 |
2 |
|
5 |
24263-028-000 |
Sicherung |
2 |
2 |
|
6 |
24301-041-060 |
Schaltwalze |
1 |
1 |
|
7 |
24411-041-020 |
Kurvenscheibe |
1 |
1 |
|
8 |
24421-041-000 |
Fixierstifte |
4 |
4 |
|
9 |
24430-041-000 |
Schaltfixierung |
1 |
1 |
|
10 |
24435-040-000 |
Feder |
1 |
1 |
|
11 |
24610-040-020 |
Spindel |
1 |
1 |
|
|
24610-098-730 |
Spindel |
|
1 |
|
12 |
24630-040-040 |
Schaltarm |
1 |
|
|
|
24630-086-000 |
Schaltarm |
1 |
|
|
13 |
24641-041-000 |
Feder |
1 |
1 |
|
14 |
24651-041-000 |
Feder |
1 |
1 |
|
15 |
24652-035-000 |
Federanschlag |
1 |
1 |
|
16 |
35750-001-020 |
Leerlaufschalter |
|
|
|
17 |
35753-035-010 |
Rotor-Leerlaufscha1 |
|
|
|
18 |
35755-001-020 |
Fixierplatte |
1 |
1 |
|
19 |
37551-001-000 |
0-Ring 7xl,6 |
1 |
1 |
|
20 |
90023-041-000 |
Lagerbolzen |
1 |
1 |
|
21 |
90417-041-000 |
Scheibe |
1 |
1 |
|
23 |
90801-035-000 |
Dichtstopfen 13.2mm |
1 |
1 |
|
24 |
92000-06016 |
Schraube 6x16 |
1 |
1 |
|
25 |
93500-00012 |
Schraube 6x12 |
1 |
1 |
|
26 |
93600-06016 |
Schraube 6x16 |
1 |
1 |
