Ventilspiel Einlass 0,05 mm, Auslass ruhig ein wenig mehr.

Dichtkappe 10 bitte bei jeder Wartung wechseln,
die hier bezeichnete Nockenwelle ist gedrosselt.

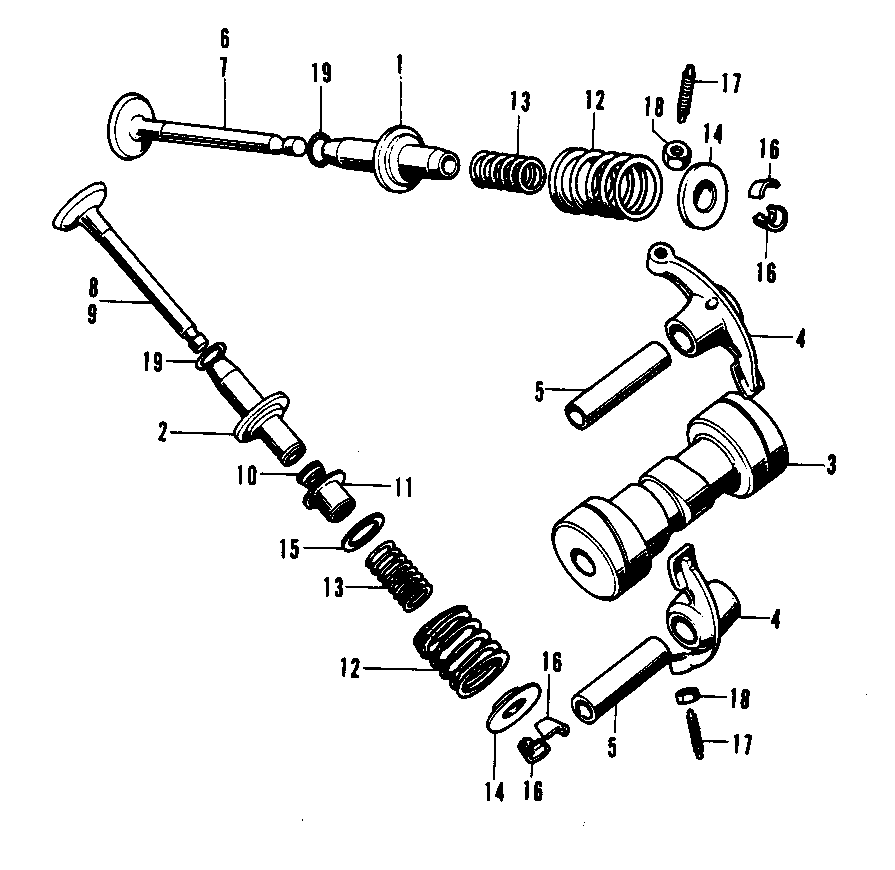

Bild Nr.
Ersatzteil Nr.
Bezeichnung
ST50
ST70
1
12021-035-811
Ventilführung Einlaß
1
1
2
12023-051-310
Ventilführung Auslaß
1
1

12023-051-320
Ventilführung Auslaß
1

3
14101-041-020
Nockenwelle
1
1
4
14431-035-000
Kipphebel
2
2
5
14451-035-000
Kipphebelwelle
2
2
6
14711-036-000
Einlaßventil
1

7
14711-087-000
Einlaßventil

1
8
14721-036-000
Auslaßventil
1


14721-036-010
Auslaßventil
1

9
14721-087-000
Auslaßventil
1


14721-087-010
Auslaßventil

1
10
14730-028-013
Dichtkappe
1
1
11
14731-028-000
Hülse
1
1
12
14751-035-600
Ventilfeder außen
2
2
13
14761-035-000
Ventilfeder innen
2
2
14
14771-035-600
Federteller
2
2
15
14776-028-000
Federsitz innen
1
1
16
14781-001-010
Ventilkeil
4
4
17
90012-200-000
Ventileinstellschr.
2
2
18
90206-001-000
Mutter
2
2
19
91306-028-000
0-Ring 9.5x1.6
2
2
