Pos. 4, 15 und
17 bei Wartung austauschen, Steuerkettenverschleiß vor Demontage des
Zylinderkopfes durch überprüfen der Steuerzeiten bestimmen.
|

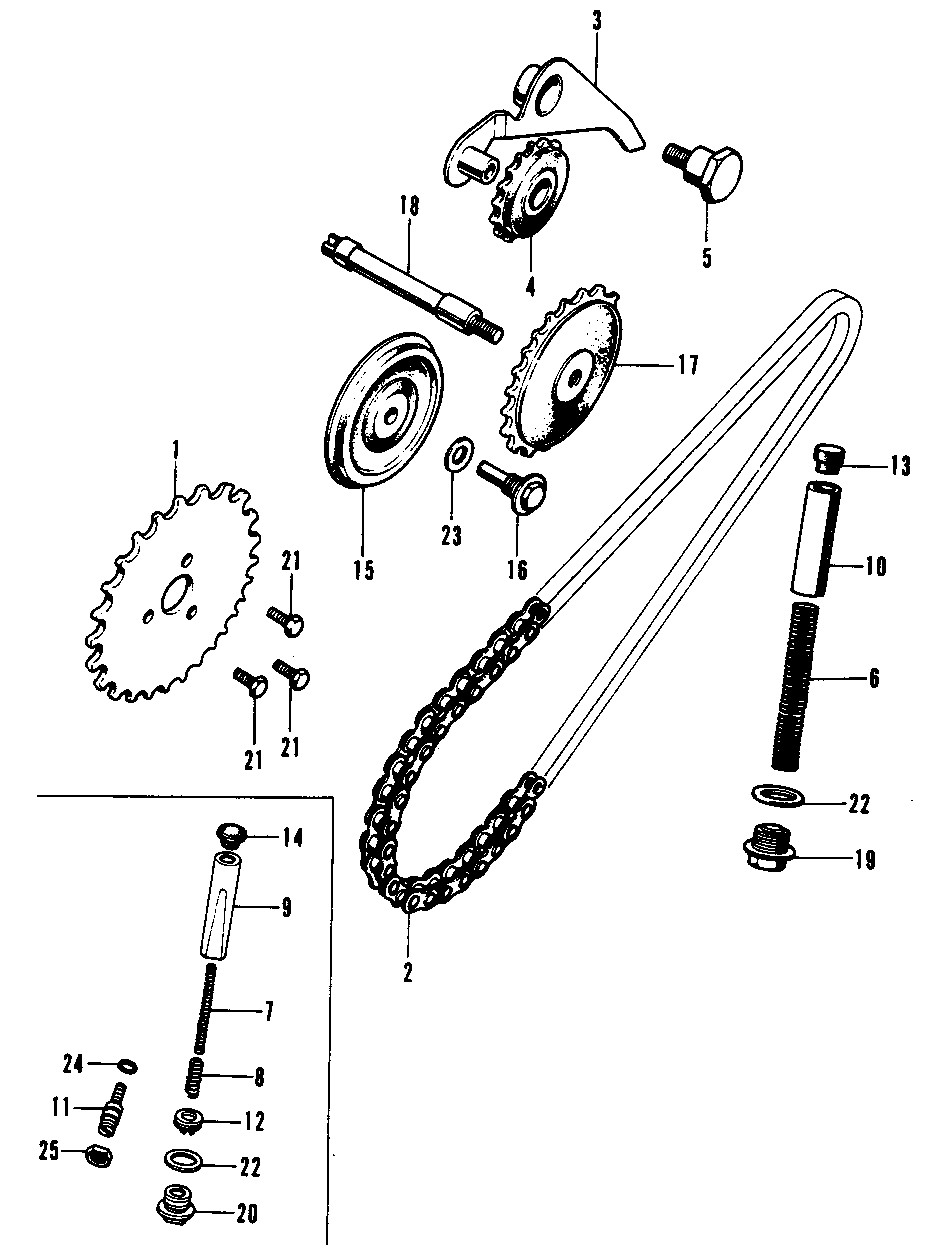

Bild Nr. |
Ersatzteil Nr. |
Bezeichnung |
ST 50 |
ST 70 |
|
1 |
14321-035-010 |
Nockenrad 28Z |
1 |
1 |
|
2 |
14401-035-005 |
Steuerkette |
1 |
1 |
|
3 |
14500-035-010 |
Spannarm |
1 |
1 |
|
4 |
14502-O86-000 |
Spannrolle |
1 |
1 |
|
5 |
14531-035-000 |
Drehbolzen |
1 |
1 |
|
6 |
14541-035-010 |
Feder |
1 |
1 |
|
7 |
14541-086-010 |
Feder A |
1 |
1 |
|
8 |
14542-086-000 |
Feder B |
1 |
1 |
|
9 |
14550-086-010 |
Spannbolzen |
1 |
1 |
|
10 |
14551-035-020 |
Spannbolzen |
1 |
1 |
|
11 |
14561-086-010 |
Spannerstellschraube |
1 |
1 |
|
12 |
14562-086-000 |
Spannerstellschraube |
1 |
1 |
|
13 |
14566-035-000 |
Gummistopfen |
1 |
1 |
|
14 |
14566-086-030 |
Gummistopfen |
1 |
1 |
|
15 |
14610-086-000 |
Führungsrolle |
1 |
1 |
|
16 |
14615-035-000 |
Lagerbolzen |
1 |
1 |
|
17 |
14670-035-030 |
Führungsrolle |
1 |
1 |
|
18 |
14675-035-060 |
Lagerbolzen |
1 |
1 |
|
19 |
90081-035-000 |
Schraube 14mm |
1 |
1 |
|
20 |
90081-086-000 |
Schraube 14mm |
1 |
1 |
|
21 |
90083-035-010 |
Schraube 5mm |
3 |
3 |
|
22 |
90441-035-000 |
Dichtscheibe 14mm |
1 |
1 |
|
23 |
90481-035-000 |
Scheibe 8mm |
1 |
1 |
|
24 |
91301-216-000 |
0-Ring 5.5x1.5 |
1 |
1 |
|
25 |
94001-08000-OS |
Mutter 8mm |
1 |
1 |
