Anschlussplan für den original Honda OEM Motor; produziert vom Markenhersteller Huawei.
Achtung! Vor dem ersten Starten Öl auffüllen, wir empfehlen Castrol RS 10-60.
Anpassen des Polraddeckels (falls nötig); 12 V Honda Seitendeckel sind ebenfalls verwendbar:
Alten Deckel auf den neuen legen, überstehenden Rand anzeichnen und absägen.
Das Licht kann auch ohne Verwendung einer Batterie betrieben werden!
- Alle orginalen 6 V und 12 V Kabelbäume und Zündspulen sind ohne Änderungen weiter verwendbar!
- Bei 12 Kabelbäume: das gelbe Kabel (Cockpit) auf schwarz stecken!
- Betrieb des Scheinwerfers über Batterie möglich.
C weiß : Wechselstrom zum Motor
G grün oder grün-weiß: Masse zum Rahmen, Massekabel CDI

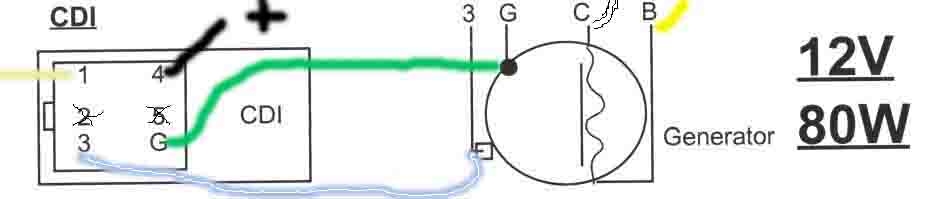

Die Kabel mit den entsprechenden Farben an älteren Kabelbaum und Motor anschließen.
1.schwarz / schwarz –gelb zur Zündspule*) alle org. 6 und 12 V Zündspulen sind verwendbar!
2.ohne
3.blau- weiss Induktivgeber (vom Motor)
4.schwarz/rot -> auf schwarz! Gleichstrom vom Zündschloss zur CDI
G.grün oder grün – weiß Masse zum Rahmen, Massekabel,

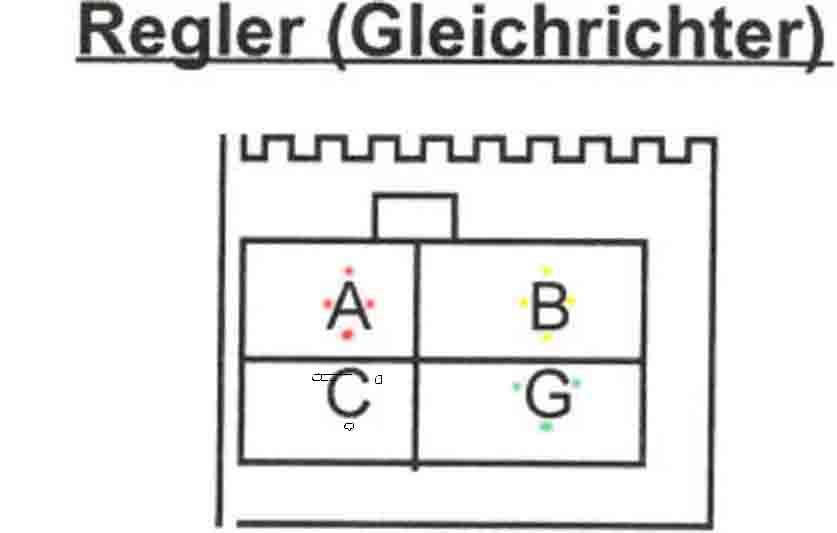

Regler
*) Bei Fahrzeugen deren originaler Motor mit Unterbrechzündung (6V) ausgestattet war:
dieses Kabel am (zum Motor führend) 4-fach Stecker Ihres Kabelbaumes anschließen
Kabel am Motor( Lichtmaschine)
Hellgrün-rot Neutrallichtschalter
Weitere Farben siehe oben.
Passende 12 V Birnen und Scheinwerfereinsätze
für H4 Birnen haben wir im Programm.
